GreenSTEM 2026 - Hướng dẫn sân và thiết bị của bảng C2A

I. THINGBOT DÀNH CHO CUỘC THI GreenSTEM

Bộ kit mặc định

Mã	Mô tả	SL	Hình ảnh
*Cơ khí*
TE-01-01	Bộ đế mica nhựa trắng 4 động cơ DC 4 bánh xe vàng	1	Cắt riêng cho robot mẫu (LINK) https://drive.google.com/drive/folders/1i4K2OQLcq-iXOF7Mn9feQjlnJYdUTfmf?usp=sharing
TE-02-01	Động cơ Servo 9g 5V – 180	1
TE-02-02	Động cơ servo MG996r – 360	1

*Điện tử*

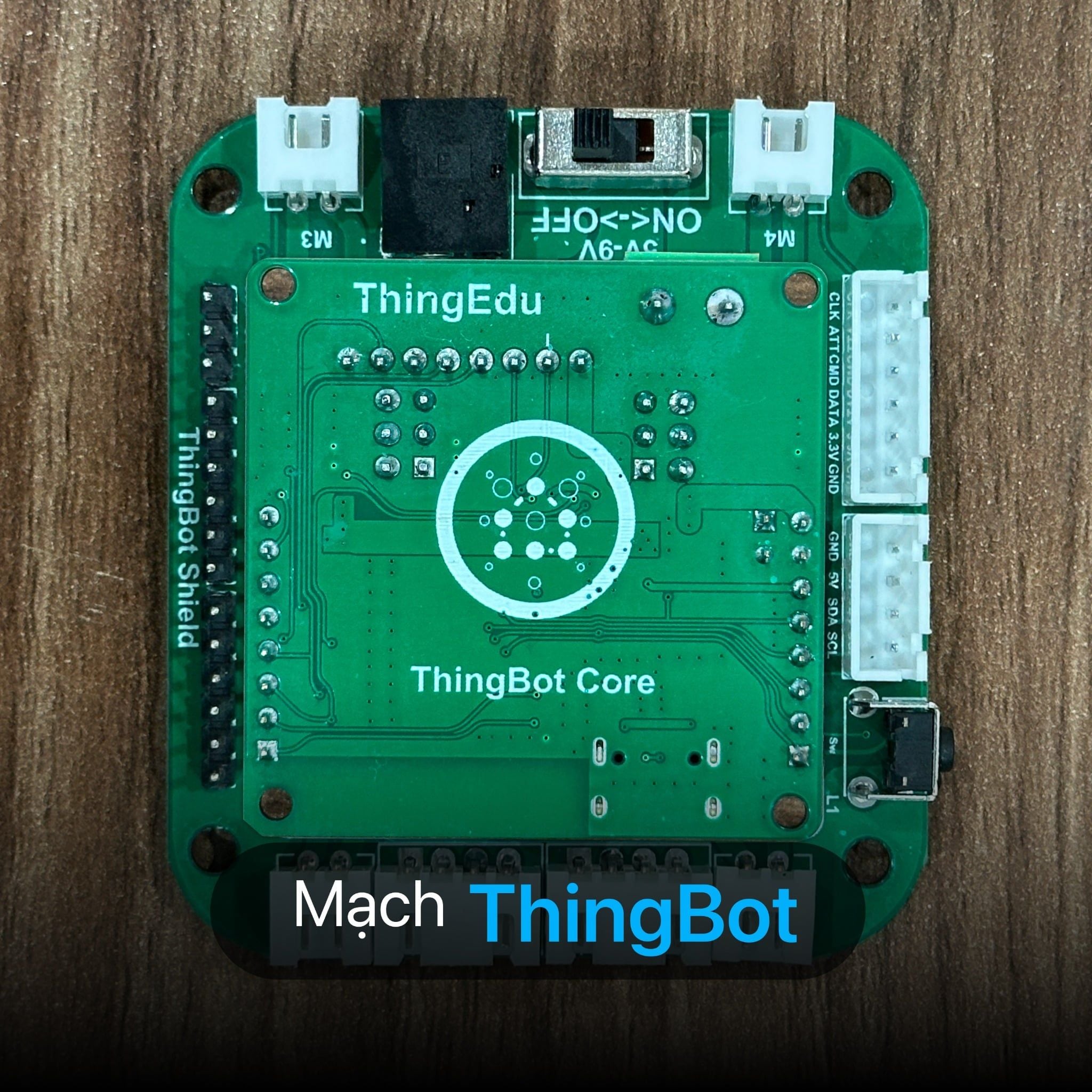

TE-11-01	Mạch điều khiển ThingBot – Core	1
TE-11-02	Mạch điều khiển ThingBot – Shield	1

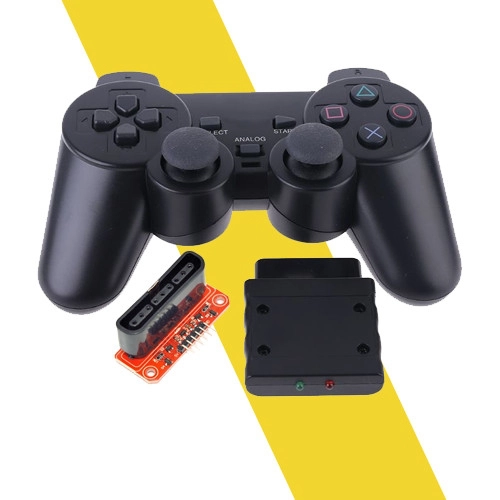

TE-12-01	Tay điều khiển PS2 bản RF và bộ thu RF	1

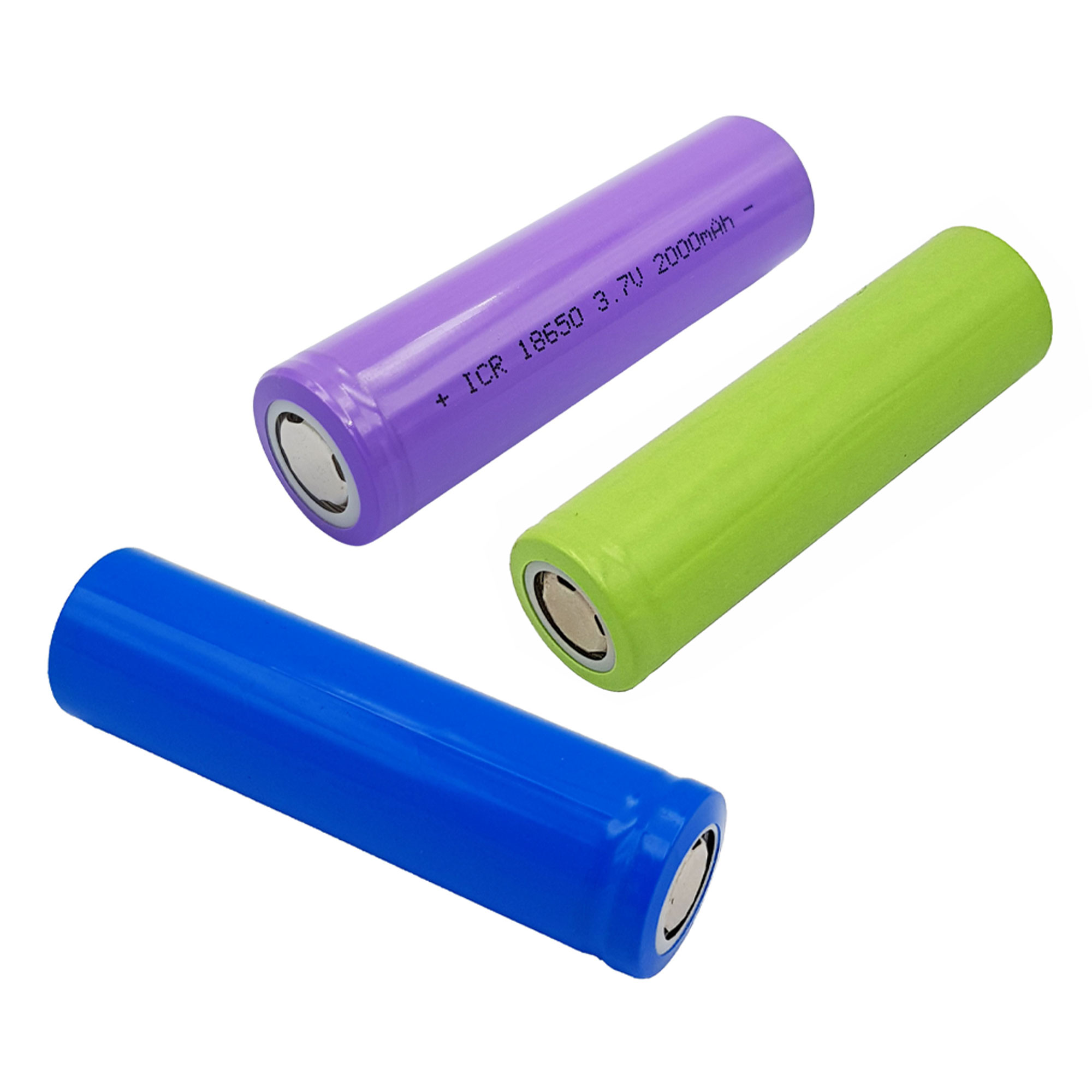

TE-12-02	Pin Li-on 18650	2
TE-12-03	Bộ sạc pin 2S (7.4V)	1

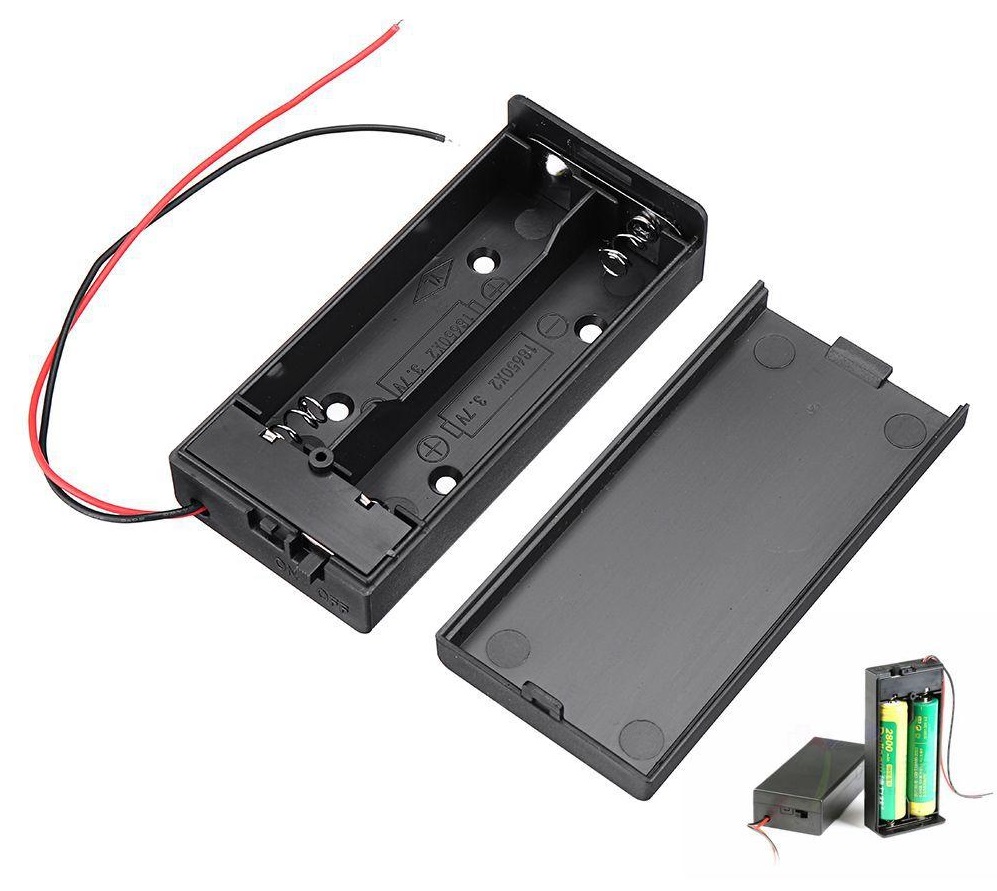

TE-12-04	Hộp pin	1

*Phụ kiện lắp ghép*
	Bộ phụ kiện Bu lông, Ốc vít, Trụ đồng (Cái-cái) lắp ráp hoàn thiện Robot mẫu	1	Robot mẫu (LINK Google Drive): https://drive.google.com/drive/folders/1i4K2OQLcq-iXOF7Mn9feQjlnJYdUTfmf?usp=Shanghai

II. Thi công sân GreenSTEM

Bộ phận	Tên Linh kiện/File CAD	Hình ảnh	Đơn vị	Số lượng	Link 2D File DWG/Link mua sản phẩm	Link 3D Hướng dẫn Assembly	Hình thức Thi công	Vật liệu	Ghi chú
Distribution	Front Plate		Tấm	4	Distribution Box Sketch (Link chung cho tất cả các file Distribution)	[URL]	Cắt Laser	Mica trong 5mm	Dự phòng 2
Distribution	Right + Left Plate		Tấm	4			Cắt Laser	Mica trong 5mm
Distribution	Bottom Plate		Tấm	2			Cắt Laser	Mica trong 5mm
Distribution	Back Plate		Tấm	2			Cắt Laser	Mica trong 5mm
Distribution	Pusher Plate		Tấm	2			Cắt Laser	Mica màu 5mm (Nên 1 đỏ, 1 xanh lam)
Distribution	Bracket Plate		Tấm	20			Cắt Laser	Mica trong 5mm	Sử dụng 10 + dự phòng 10 thay thế

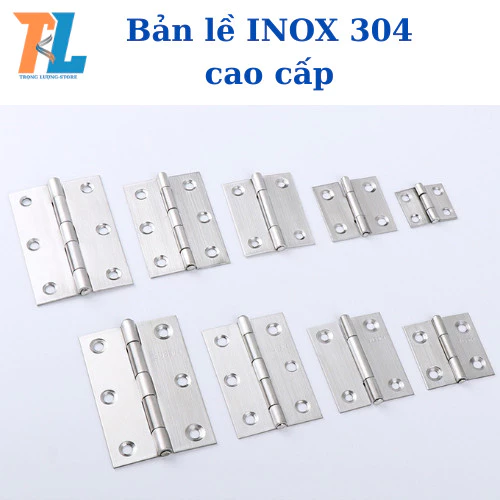

Distribution	Bản lề inox 201 (Cặp đôi 2 inch 201)		Cái	4	Link tham khảo		Mua	Inox 201	Lưu ý đúng loại để đúng lỗ bắt vít thiết kế Bottom Plate

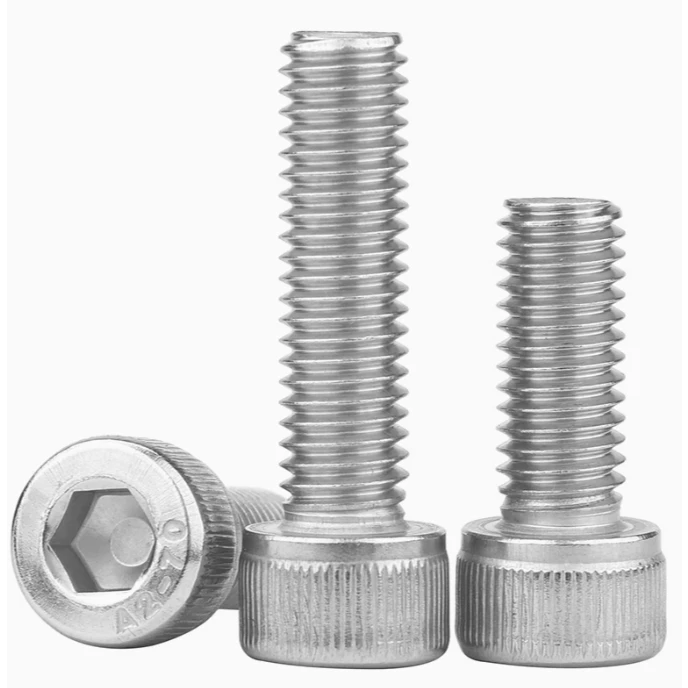

Distribution	Ốc inox lục giác M6x60mm		Cái	15	Link tham khảo		Mua	Inox 304

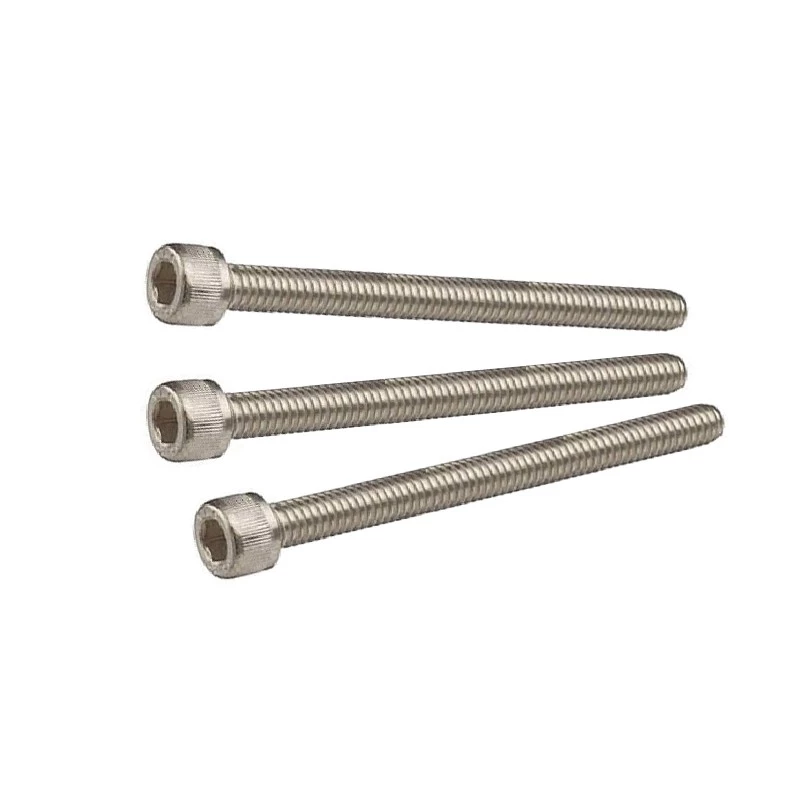

Distribution	Ốc inox lục giác M6x100mm		Cái	15	Link tham khảo		Mua	Inox 304
Distribution	Vít Inox 304 Đầu Bằng Mỏng – Lục Giác Chìm M4x10mm		Cái	20	Link tham khảo		Mua	Inox 304	Lưu ý mua đúng đầu bằng mỏng để bóng vẫn đi qua được
Distribution	Đai ốc,ecu chống trôi M6		Cái	30	Link tham khảo		Mua	Inox 304
Distribution	Đai ốc,ecu chống trôi M4		Cái	30	Link tham khảo		Mua	Inox 304
Distribution	Dây rút (80 sợi 20cm/túi)		Túi	2	Link tham khảo		Mua	Nhựa	Sử dụng để cố định vị trí ghép giữa các tấm mica với nhau. Trừ những vị trí trên LINK 3D có ốc vít
Ecosystem	Trụ thép hộp mạ kẽm vuông 20x20x1000mm (1m) HOẶC Gỗ 20x20x1000mm		Thanh	8	LINK hướng dẫn khoan lỗ lắp Mica các mặt	[URL]	Mua/Gia công gỗ	Thép/Gỗ	Thép hoặc Gỗ tùy nhà cung ứng Khoan lỗ bắt các tấm Mica cho đúng vị trí ở các file DWG?
Ecosystem	Thanh gia cố thép hộp mạ kẽm vuông 20x20x225mm HOẶC Gỗ 20x20x225mm		Thanh	8			Mua/Gia công gỗ	Thép/Gỗ	Thép hoặc Gỗ tùy nhà cung ứng
Ecosystem	Part 1		Tấm	8	Ecosystem sketch (Link chung cho tất cả các Part)		Cắt Laser	Mica trong 5mm
Ecosystem	Part 2		Tấm	16			Cắt Laser	Mica trong 5mm
Ecosystem	Part 4		Tấm	2			Cắt Laser	Mica trong 5mm
Ecosystem	Part 5		Tấm	8			Cắt Laser	Mica trong 5mm
Ecosystem	Part 6		Tấm	4			Cắt Laser	Mica trong 5mm
Ecosystem	Part 7		Tấm	2			Cắt Laser	Mica trong 5mm
Ecosystem	Part 8		Tấm	2			Cắt Laser	Mica trong 5mm
Ecosystem	Part 9		Tấm	22			Cắt Laser	Mica trong 5mm
Ecosystem	Part 10		Tấm	4			Cắt Laser	Mica đen 5mm
Ecosystem	Part 11		Tấm	8			Cắt Laser	Mica trong 5mm
Ecosystem	Part 12		Tấm	16			Cắt Laser	Mica trong 5mm
Ecosystem	Part 13		Tấm	4			Cắt Laser	Mica trong 5mm
Ecosystem	Part 14		Tấm	2			Cắt Laser	Mica trong 5mm
Ecosystem	Vít Inox 304 Đầu Bằng Mỏng – Lục Giác Chìm M6x30mm		Cái	20	[URL]		Mua	Inox 304	Lưu ý mua đúng đầu bằng mỏng để đảm bảo sân thi đấu bằng phẳng cố định
Ecosystem	Bu lông Inox lục giác đầu dù M6x30mm		Cái	100	[URL]		Mua	Inox 304	Mua đủ lắp Mica vào trục thép hoặc gỗ
Ecosystem	Đai ốc,ecu chống trôi M6		Cái	30	[URL]		Mua	Inox 304	Mua đủ lắp Mica vào trục thép hoặc gỗ
Ecosystem	Đai ốc,ecu chống trôi M4		Cái	30	[URL]		Mua	Inox 304
Ecosystem	Dây rút (80 sợi 20cm/túi)		Túi	6	[URL]		Mua	Nhựa	Sử dụng để cố định vị trí ghép giữa các tấm mica với nhau Trừ những vị trí trên LINK 3D có gia cố bằng Ốc vít và các vị trí lắp các Part mica vào thanh thép/gỗ.
Vật liệu khác	Băng dính (đỏ + xanh lam)		Cuộn	4	[URL]		Mua
Vật liệu khác	Bóng nhựa nguyên sinh HDPE 150mm (xanh lam)		Quả	4			Mua	Nhựa
Vật liệu khác	Bóng bàn tiêu chuẩn 40mm trắng		Quả	100			Mua	Nhựa	Mua thừa dự phòng
Vật liệu khác	Bóng bàn tiêu chuẩn 40mm vàng		Quả	100			Mua	Nhựa	Mua thừa dự phòng
